電動球閥

電動螺紋球閥

電動螺紋球閥

  • 閥門型號：Q911F，Q911H
  • 通徑規格：DN15～DN100
  • 結構形式：浮動直通式
  • 閥體材質：碳鋼、不銹鋼304、316、316L等
  • 公稱壓力：PN10、PN16、PN25、PN40、PN64
  • 適用溫度：PTFE:-29～+178℃，PPL:-29～+300℃
  • 應用范圍：水、油品、氣體及腐蝕性介質
  • 產品特點：體積小、重量輕、安裝方便、阻力小、動作穩定可靠
電動內螺紋球閥簡介：

電動內螺紋球閥又稱電動絲扣球閥，其是指螺母和管接頭上為螺紋狀的球閥，采用直連的方式，將電動執行機構與內螺紋球閥連接組合而成。電動內螺紋球閥一般比較小，口徑在DN50以下的比較常見，因?yàn)榕c閥門連接的管道很難開螺紋，所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動內螺紋球閥標準規范：

檢驗標準: JB/T9092,API598, EN12266
產品標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1
ASMEB1.20.1, BS21, DIN2999/599, BSP

試驗壓力：1.6  2.5  4.0
強度試驗：2.4  3.8  6.0
密封試驗：1.8  2.8  4.4

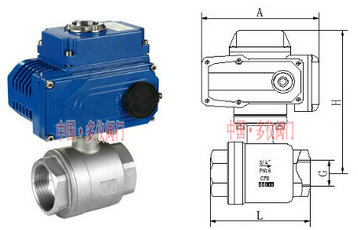

電動螺紋球閥結構圖
電動螺紋球閥結構圖
電動內螺紋球閥原理：

電動螺紋球閥執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，電動螺紋球閥屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。

電動內螺紋球閥技術參數：

公稱通徑DN15～DN100(mm)

公稱壓力PN1.0、1.6、2.5、4.0MPa

連接形式內螺紋連接（螺母旋緊式）

密封形式O型球型閥芯

電源電壓AC110V、AC220V、AC380V（DC24等）

旋轉范圍0～90°

動作時間15秒/30秒/60秒（可定制快開）

閥體材質碳鋼、不銹鋼304、316、316L等

流量特性快開特性

泄露量Q硬密封：≤額定流量的10-5 ；軟密封：零泄漏

適用溫度PTFE:-29～+178℃，PPL:-29～+300℃

適用介質液體、油、氣體及各種腐蝕性介質
控制方式普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)

電動內螺紋球閥零件材料：

連接方式內螺紋連接對焊連接
零件名稱閥體閥蓋WCBCF8(304)CF8M(316)WCBCF8(304)CF8M(316)
球體、閥桿2Cr130Cr19Ni9OCr17Ni12Mo22Cr130Cr19Ni9OCr17Ni12Mo2
密封圈、填料增強聚四氟乙烯、對位聚苯
適用工況適用介質水、蒸汽 、油品等硝酸等腐 蝕性介質醋酸等腐 蝕介質水、蒸汽 、油品等硝酸等腐 蝕性介質醋酸等腐蝕介質
適用溫度-29～180℃(增強四氟乙烯)、-29～300℃(對位聚苯)
?
