電動球閥

多儀閥門球閥電動球閥系列
電動法蘭球閥

電動法蘭球閥

  • 閥門型號:Q941F,Q941H
  • 通徑規格:DN15~DN300
  • 結構形式:浮動直通式
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316316L等
  • 公稱壓力:PN16、PN25、PN40、PN64
  • 適用溫度:-40℃~450℃
  • 應用范圍:石油、化工、造紙、制藥、水利、電力、市政
  • 產品特點:緊密可靠,體積小,密封效果好,開閉迅速,流通能力大
電動法蘭球閥概述:

電動法蘭球閥是由法蘭式球閥裝配上電動執行器組成,依靠電源驅動來操作閥門的啟閉與介質大小的調節,根據密封結構可分為軟密封和金屬硬密封,以適用于不同的工況及介質當中。由于電動法蘭球閥的啟閉件是一個帶孔的圓形球體,閥門打開時,閥體的通道與管道相等形成一個大直徑,可以讓介質毫無損失的從通口流過,顧特別適用于介質是粘稠、含顆粒、纖維性質的場合,廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

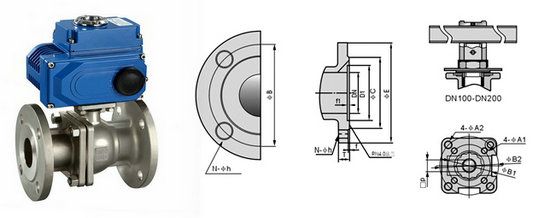

電動法蘭球閥結構圖
電動法蘭球閥優點:

1,可適用于兩位關斷控制的場合,亦可對介質流量壓力溫度等各項參數進行百分比調節。
2,根據工況需要選用防爆型,或裝配上手動手輪裝置,實現手動開關閥門的功能。
3,電動法蘭球閥流阻力超小、流通能力大、裝卸維護方便、密封性能極佳,適用于多種工況。
4,Q941H電動球閥體積小、重量輕、推力大、伺服放大器內裝、操作方便、可靠性高。
5,電動法蘭球閥流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
6,電動執行機構內置伺服系統,無須另配伺服放大器,輸入相關電源即可控制運轉,具有連線簡單、結構緊湊、動作穩定等優點。

電動法蘭球閥技術參數:

公稱通徑DN15~DN300(mm)
公稱壓力PN1.6、2.5、4.0、6.4MPa
連接形式法蘭式
密封形式軟密封(常溫),金屬硬密封(高溫)
電源電壓AC220V、AC380V、DC24(其他定制)
動作范圍0~90度
閥芯形式O型、V型
閥體材質碳鋼WCB、不銹鋼304、316、316316L等
閥體結構兩片式
使用介質水、油品、氣體、腐蝕性介質等
控制方式開關型(開關兩位控制)、智能調節型(4~20mA)

電動法蘭球閥標準規范:

結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76


電動法蘭球閥執行機構:

輸出力矩50N·M~2000N·M
動作時間15秒-60秒(可定制快開)
環境溫度-25~+70℃
輸出信號4-20mA模擬量信號
執行機構可選防爆型,可帶手動裝置
可調范圍250:1(DN15-80);350:1(DN10-300)
