無滯留氣動球閥Q681F-16P/R_全包衛生級氣動球閥
時間：2019-06-27 22:47:56 來源：多儀閥門 點擊：0次
Q681F-16P/R無滯留氣動球閥是一種可以滿足食品、生物制藥領域等各種介質特殊要求的全包型食品級球閥，其內部流道經過精密拋光和滅菌處理，主要由三部分閥殼組成，密封圈為全封閉式緊緊包裹住閥球，這樣在閥芯旋轉時，介質就無法進入閥體的容腔中，從而實現球閥的無滯留，具有無空間和死角的優點！廣泛應用于食品、飲料加工、以及制藥和化學工業領域。

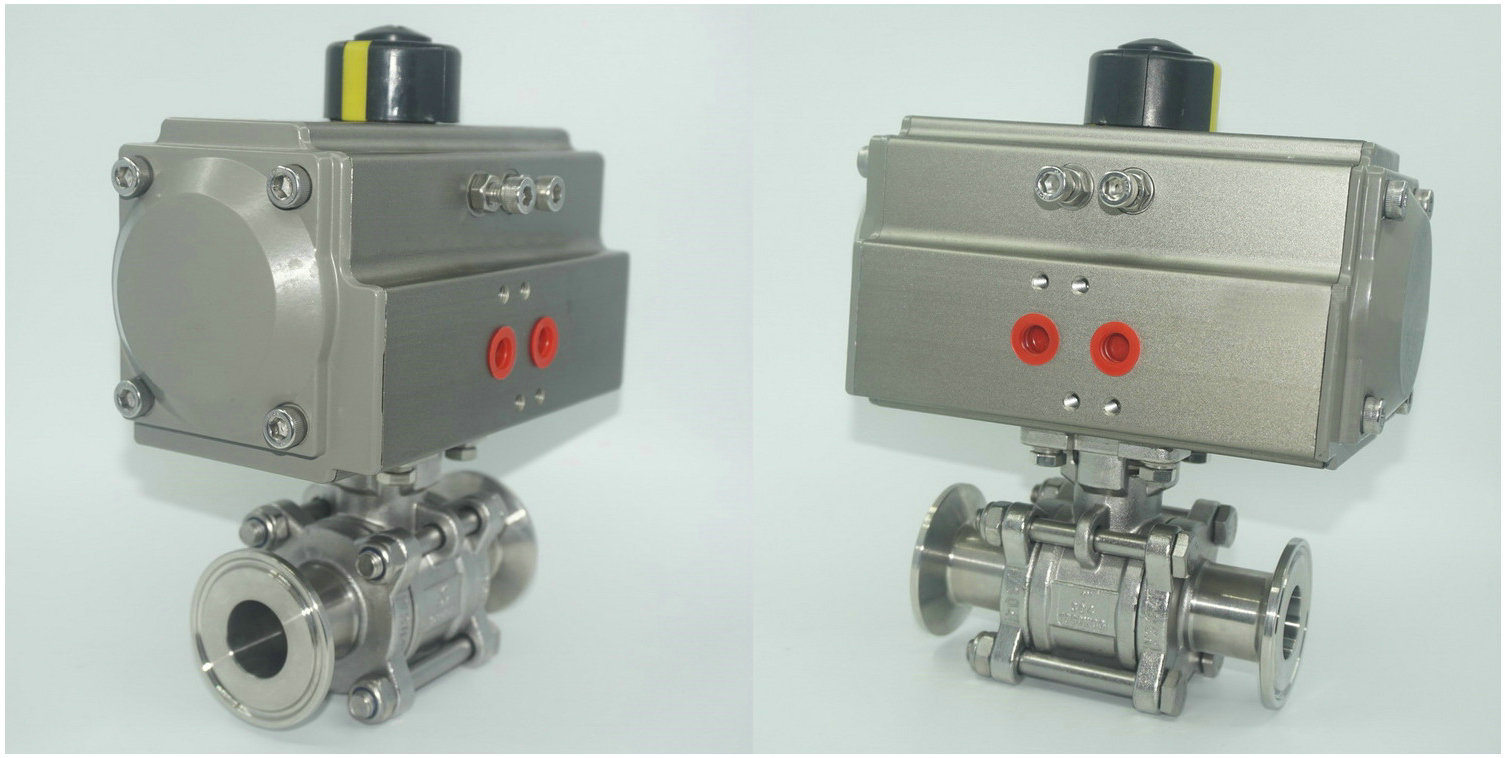

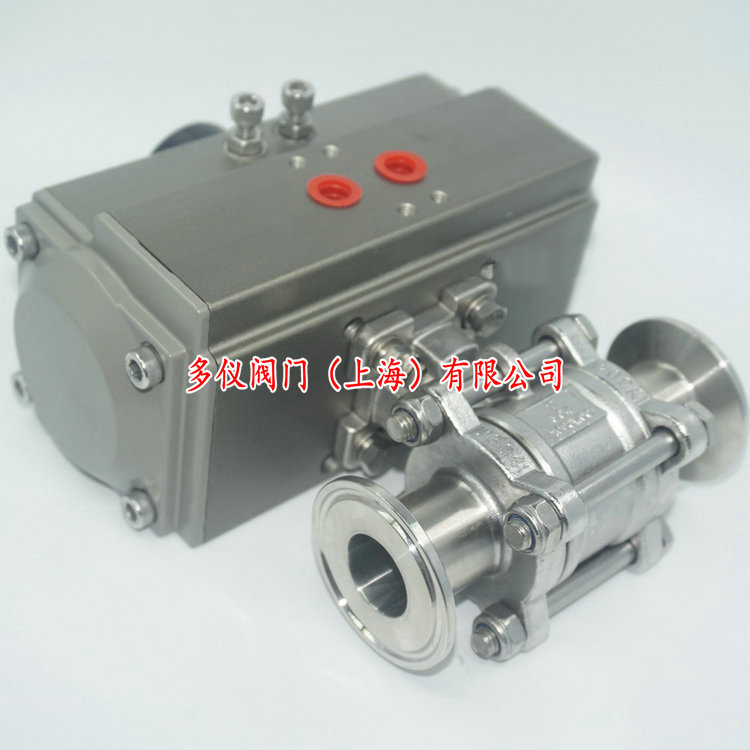

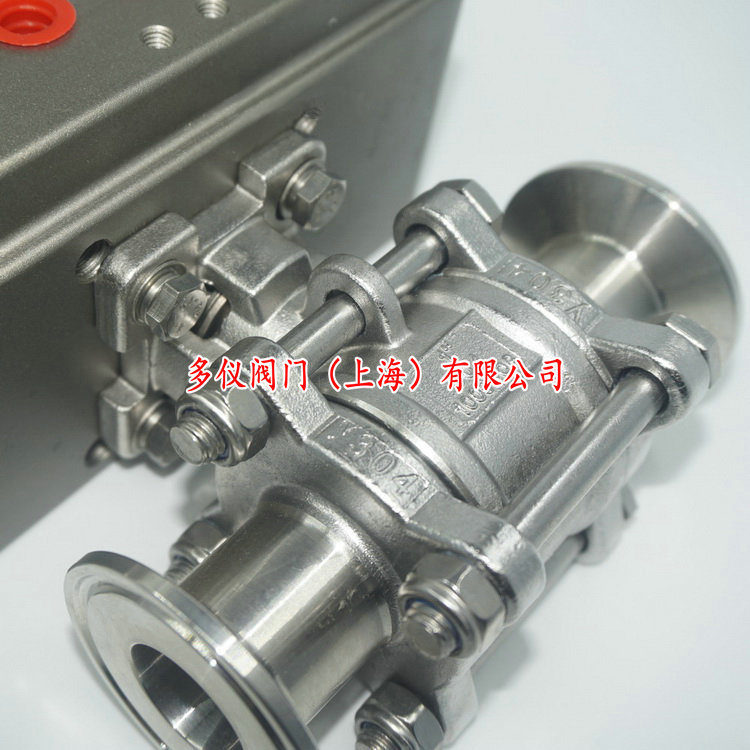

Q681F-16P/R無滯留氣動球閥帶動有貫通腔的精確制造球體，由外部四只較長螺栓從兩端夾住中間閥體與閥球而成，兩端為卡箍連接，方便拆卸、清洗、維修，不形成殘留，通過氣動執行器90度的旋轉以便開啟或關閉閥門，從而實現控制介質流量。
Q681F-16P/R無滯留氣動球閥技術參數：
|
公稱通徑 |
DN15～DN100(mm) |
|
公稱壓力 |
1.0、1.6MPa |
|
結構形式 |
三片式 |
|
閥座密封 |
聚四氟乙烯(PTFE)≤180℃ |
|
鏈接方式 |
卡箍快裝式、焊接式、螺紋式 |
|
閥體材質 |
不銹鋼304、316、316L |
|
作用形式 |
單作用式（彈簧復位）、雙作用(氣開氣關) |
|
氣動附件 |
電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥 |
|
控制方式 |
切斷式（開關控制）、調節型（4-20mA信號實現調節功能） |
Q681F-16P/R無滯留氣動球閥通俗來表達，即為兩個閥座將球整個包起來，其作用是為了讓整個球閥的內腔沒有剩余空間，從而達到球閥內不殘留介質的目的。此種球閥可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽就地清洗的需要，在制造加工過程中嚴格按FDA要求進行質量臨控，是為GMP要求而制造的。
