AC380V電動球閥接線圖說明及控制方式

時間:2019-10-28 15:26:11   來源:多儀閥門   點擊:0

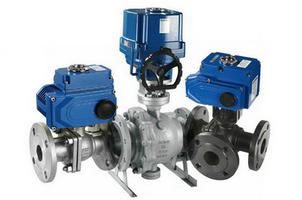

電動球閥是近幾年來工業管路中最為常見的自動化控制設備,主要由電動執行器和閥門兩部分組成,它根據球芯圍繞的閥軸作90°旋轉運動,來達到開啟或關閉的作用,亦可根據需要實現控制閥位開度大小的調節功能。被廣泛應用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性、弱酸堿介質,是各行業里至關重要的機械產品。


那么對于電動球閥多樣的使用方式,如開關切斷或調節等控制要求,包括防爆或非防爆要求等,不同的功能可應用于不同的工況環境,那對于它們不同的接線方式,就起到一個及其重要的作用,以下為廣大用戶以最常見的(AC380V)為例,做個簡單描述以做為參考,希望對大家有所幫助。對比220V的區別,380v的電壓是兩根相線之間的電壓,而220v的電壓是一根相線與一根零線之間的電壓差。

電動球閥接線圖

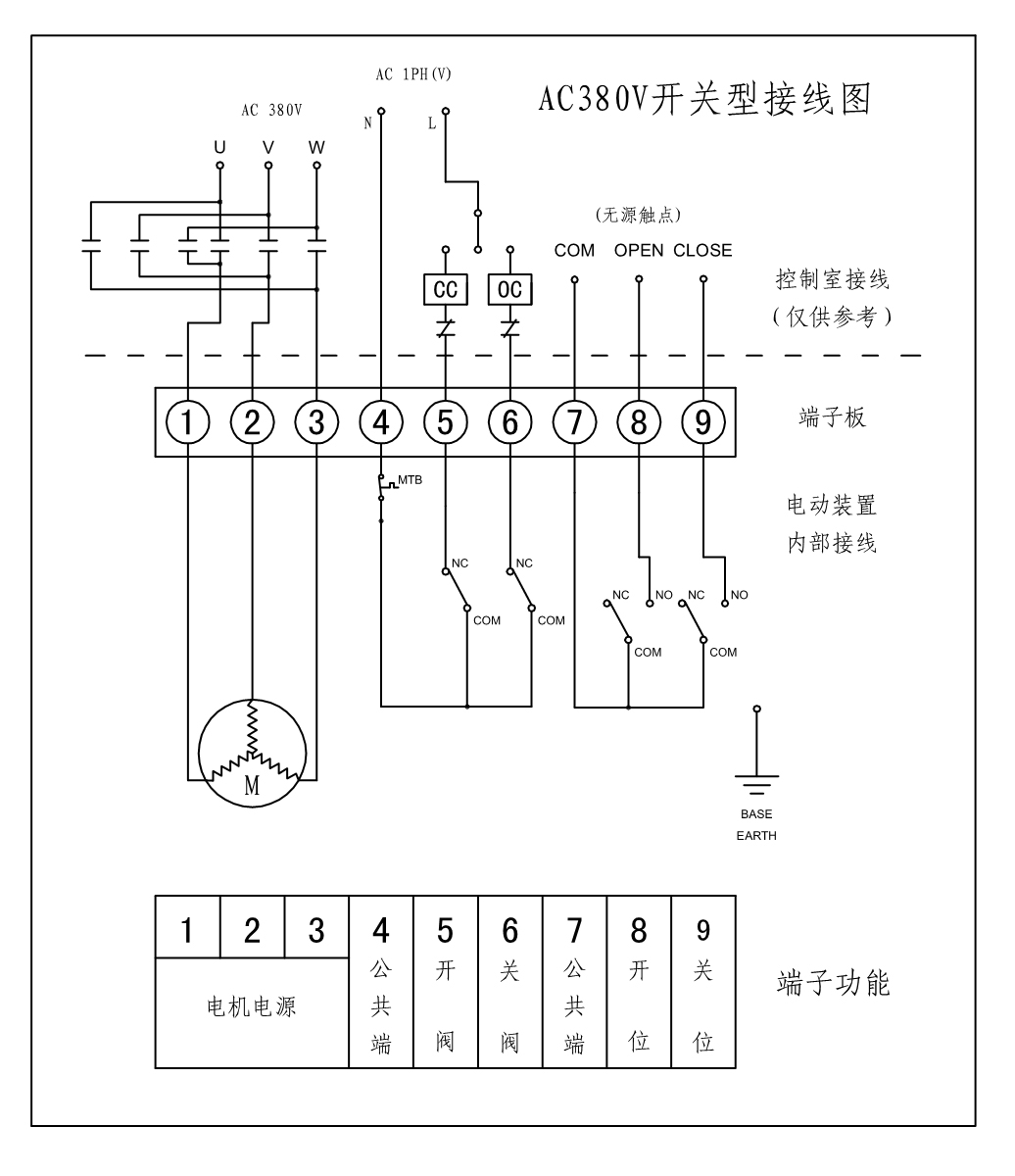

AC380V標準開關型電動球閥接線圖
電動球閥接線圖

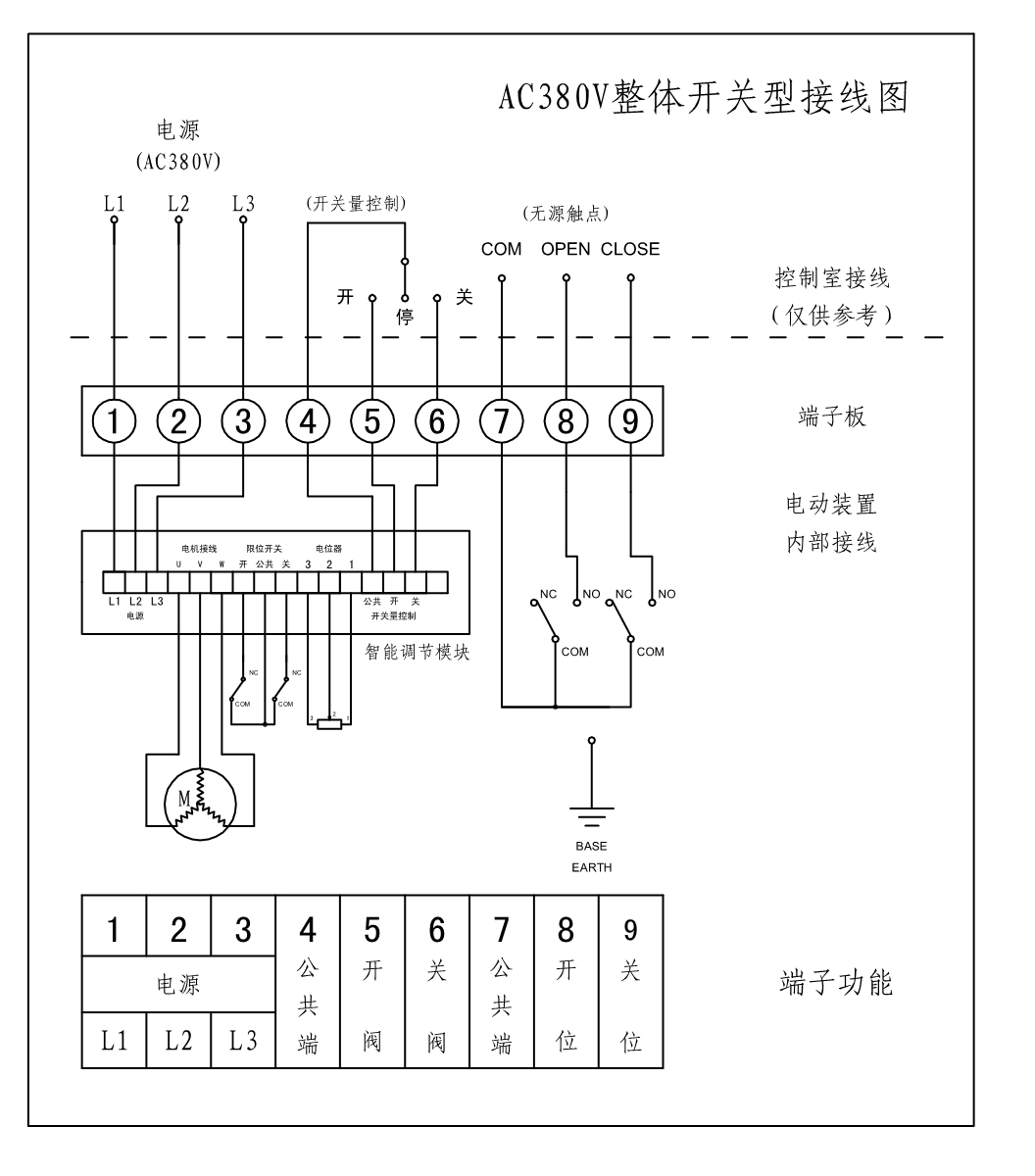

AC380V整體開關型電動球閥接線圖
電動球閥接線圖

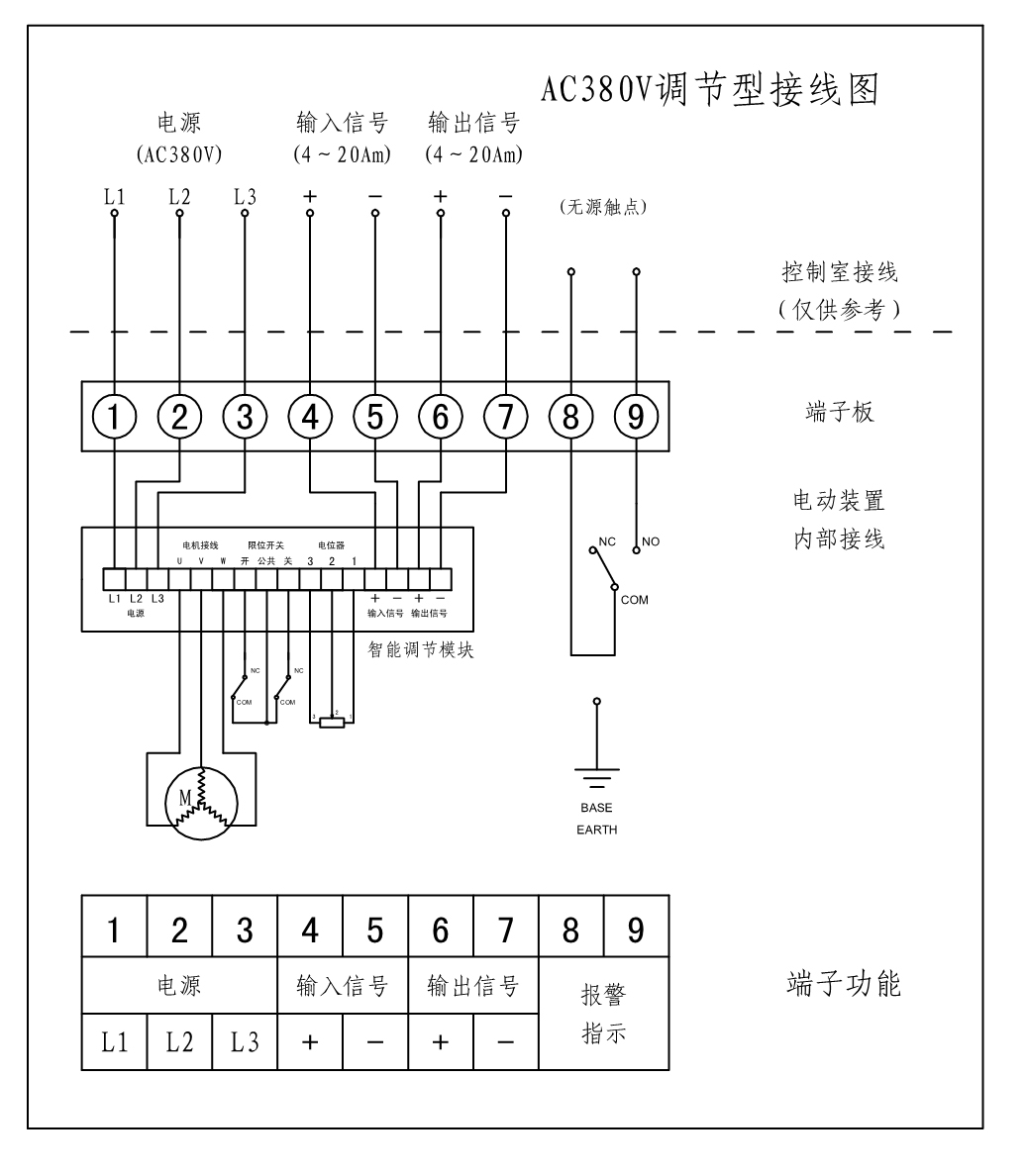

AC380V調節型電動球閥接線圖(4-20mA)

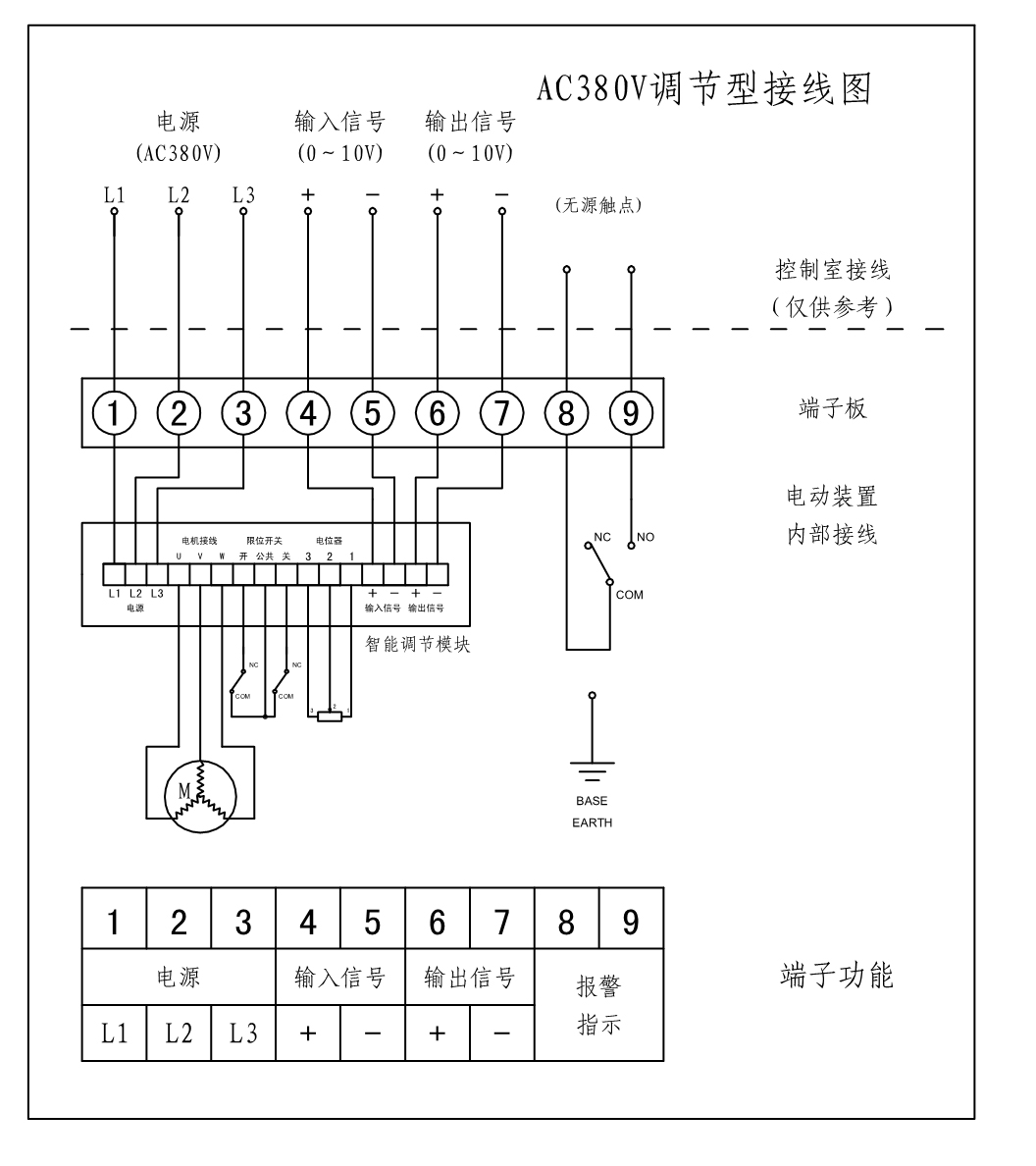

AC380V調節型電動球閥接線圖(0-10V)

注意:以上線路圖僅供參考,實際以產品附帶電路圖為準。另,每個廠家的電動裝置均不一樣,接線方式也都不盡相同,請勿以此為標準去執行操作,若產生一系列問題及發生相關事故,本公司概不負責,還望悉知!

?
