氣動球閥

多儀閥門球閥氣動球閥系列
氣動對夾式球閥

氣動對夾式球閥

  • 閥門型號:Q671F
  • 通徑規格:DN15~DN150mm
  • 結構形式:V型、O型閥芯
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN1.0、1.6、2.5MPa
  • 適用溫度:-40℃-450℃
  • 應用范圍:油、水、氣及紙漿或纖維狀流體
  • 產品特點:結構長度短、重量輕、安裝方便、節省材料
氣動對夾式球閥概述:

氣動對夾式球閥主要用于短線管道和特定空間的場合,主要由單(雙)作用氣動執行器與超薄型球閥組成,是一種新一代超短法蘭距球閥。與普通球閥相比,具有結構緊湊,長度短、體積小,且閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

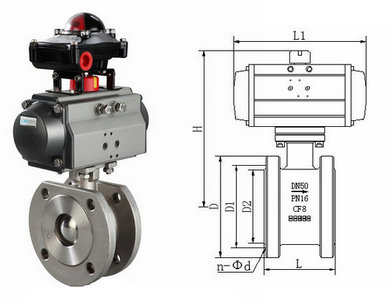

氣動對夾球閥結構圖
氣動對夾式球閥特點:

氣動對夾式球閥球芯通道形狀有V形或O形,具有結構長度短、重量輕、安裝方便、節省材料等顯著優點,適用于安裝位置比較短的場合,維修方便,閥門設計易拆卸,在閥門一端有螺旋閥蓋,此閥蓋控制閥座與球芯密封及開關松緊度。

氣動對夾式球閥參數:


公稱通徑DN15~DN200(mm)
公稱壓力1.0、1.6、2.5MPa
連接形式超薄法蘭、對夾式
結構形式直通式
驅動形式壓縮空氣4-7bar
溫度范圍PTFE≤150℃、PPL250℃、硬密封450℃
閥芯結構V型、O型閥芯
閥體材質碳鋼WCB、不銹鋼304、316、316L等
密封材料PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
使用介質油、水、氣及紙漿或纖維狀流體
控制方式開關式(兩位切斷)、調節型(閥門定位器4~20mA信號)

氣動對夾式球閥功能可選:

驅動方法壓縮空氣(可帶手輪)
供氣壓力0.4-0.7mpa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

相關產品: 電動對夾式球閥
