DC24V電動球閥接線圖說明及控制方法

時間：2019-11-08 10:24:39 來源：多儀閥門 點擊：0次

電動球閥是一種可采用智能操作的流體設備，通過控制系統來遠程操作啟閉，不需要進行人力操作，安全可靠，是工業自動化控制系統中的重要執行機構。電動球閥采用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。主要應用在石油、天然氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金等行業中得到廣泛的使用。

電動球閥

電動球閥不僅是節流、切斷、通斷、截止、轉流的好產品，近來的發展已將球閥設計成使它也具有節流和控制流量之用。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。對于它們不同的接線方式，就起到一個及其重要的作用，以下為廣大用戶以（DC24V）為例，做個簡單描述以做為參考！

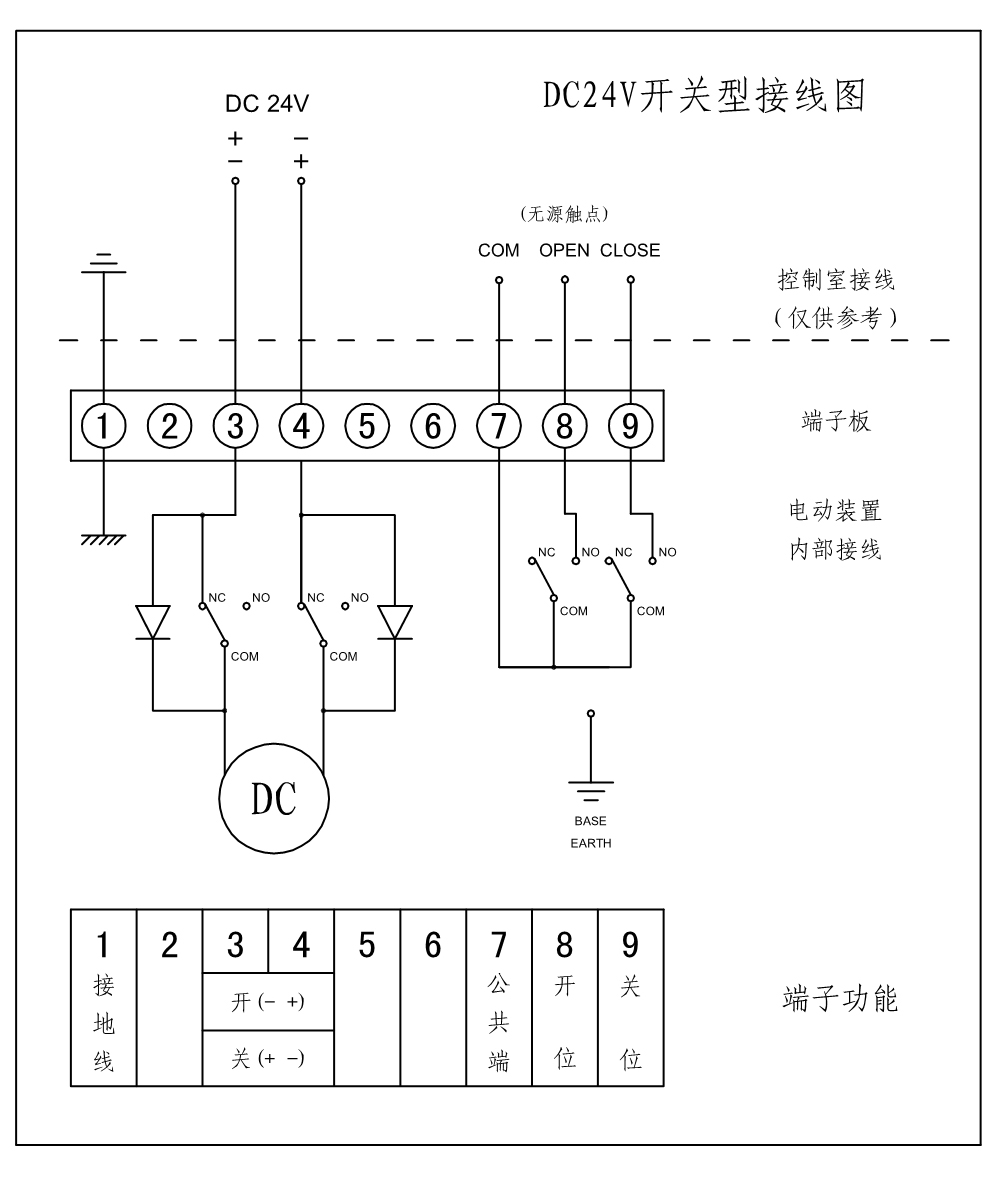

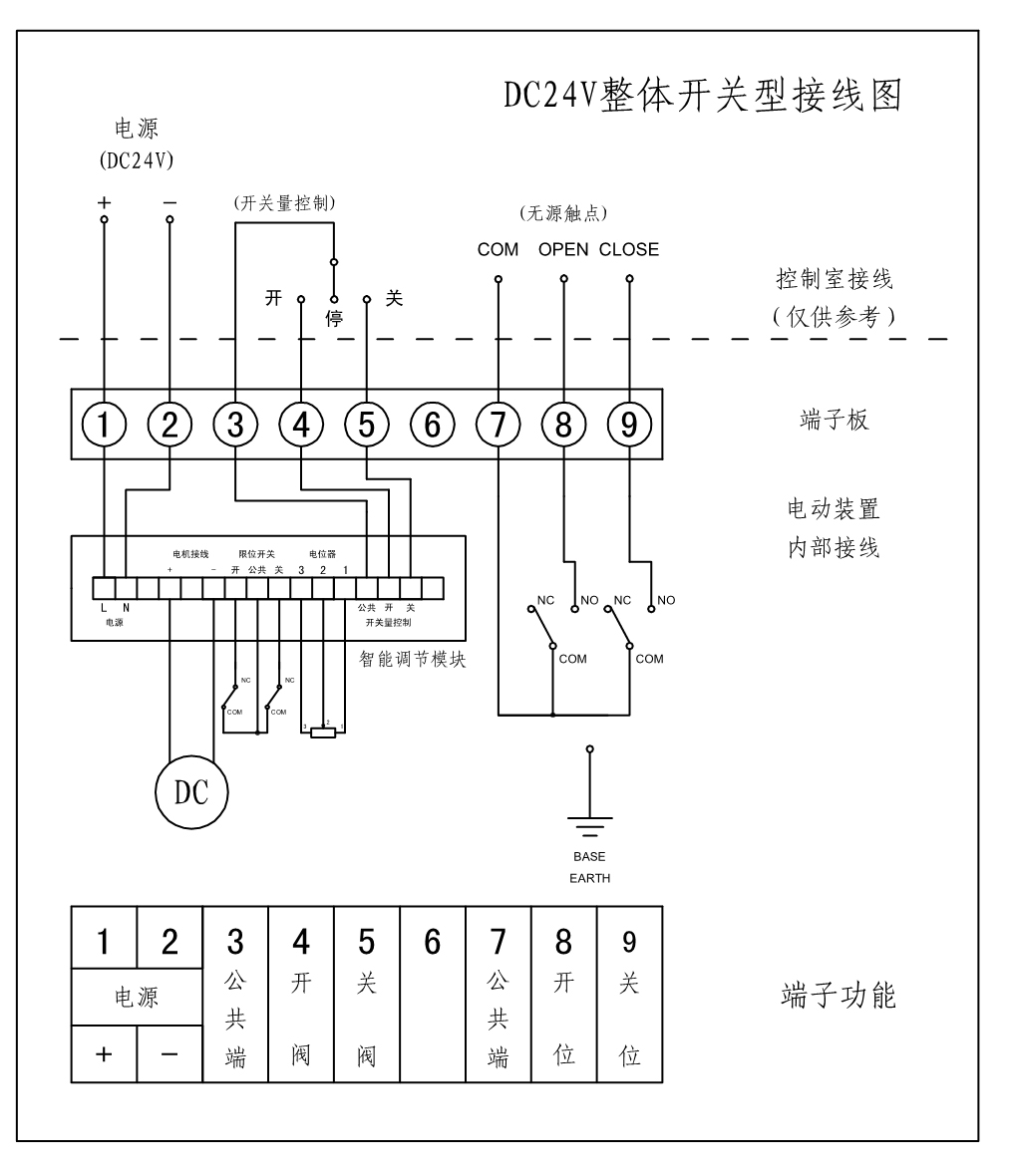

DC24V標準開關型電動球閥接線圖	DC24V整體開關型電動球閥接線圖

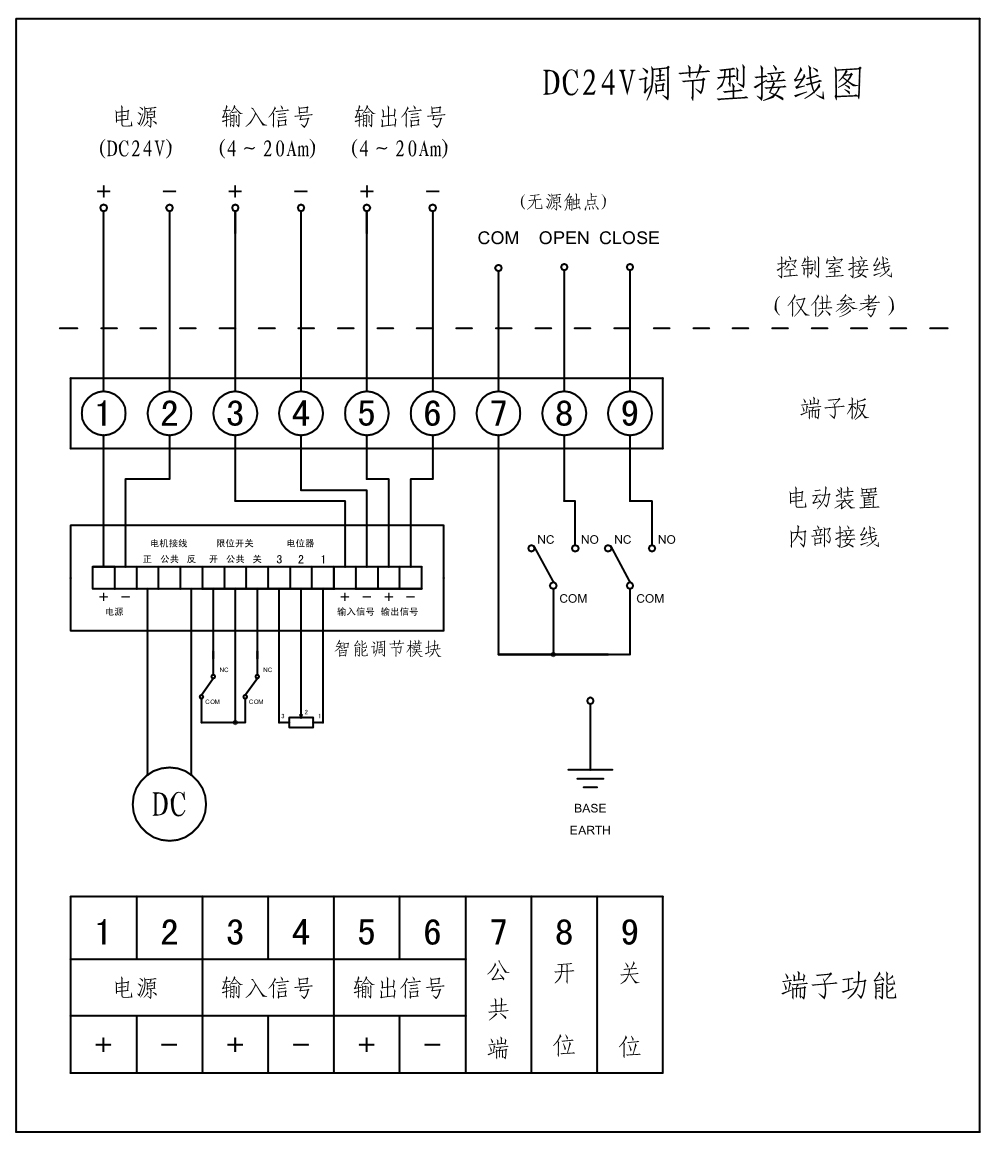

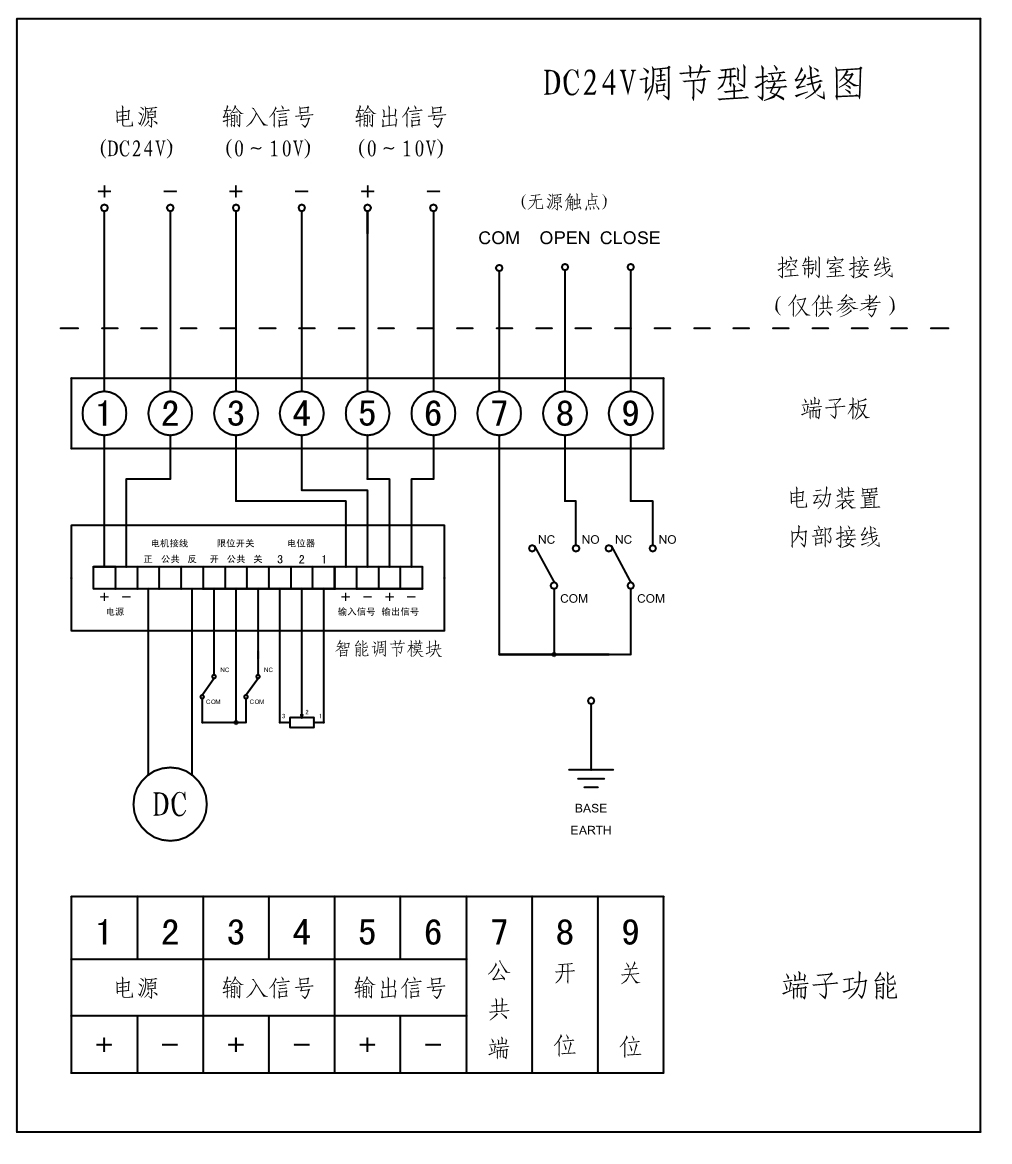

DC24V調節型電動球閥接線圖（4-20mA）	DC24V調節型電動球閥接線圖（0-10V）

注意：以上線路圖僅供參考，實際以產品附帶電路圖為準。另，每個廠家的電動裝置均不一樣，接線方式也都不盡相同，請勿以此為標準去執行操作，若產生一系列問題及發生相關事故，本公司概不負責，還望悉知！
