通用閥門知識

電動閥門接線方式說明

時間:2019-11-08 11:00:28   來源:多儀閥門   點擊:0

電動閥門接線方式是根據不同的使用要求以及現場工況不同所分類的,不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解,以免出現不必要的故障發生,一方面導致整個電路短路故障;另一方面,可能會導致機器等燒壞而產生的巨大經濟損失,甚至出現更嚴重的事故。

電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分為有源開關式、無源開關式、電位計型、防爆型、調節型等。(相關產品:電動開關蝶閥   電動調節蝶閥   電動開關球閥   電動調節球閥


開關型帶有源燈指示

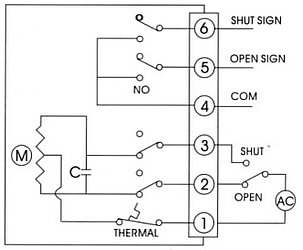

有源開關式,普通開關型帶有源燈指示接線圖
開關型帶無源觸點型反饋

無源開關式,開關型無源觸點型帶反饋接線圖


開度式電位計型

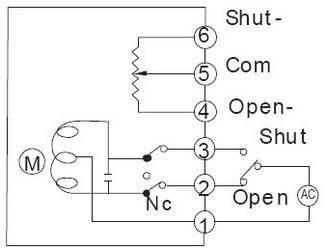

開度式電位計型,開關型帶開度式接線圖
智能調節式

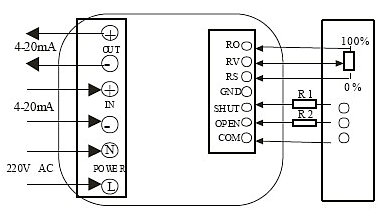

智能調節式,輸入輸出4-20mA,智能調節型接線圖


380V電源接線圖

交流AC380V,帶無源觸點反饋,380V電源接線圖
直流DC24V DC12V

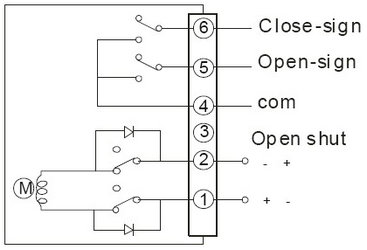

直流DC24V ,交換正負正開關同時無源信號反饋,24V電源接線圖

注意:以上線路圖僅供參考,實際以產品附帶電路圖為準。另,每個廠家的電動裝置均不一樣,接線方式也都不盡相同,請勿以此為標準去執行操作,若產生一系列問題及發生相關事故,本公司概不負責,還望悉知!

?
