氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列
氣動高性能蝶閥

氣動高性能蝶閥

  • 閥門型號:D672F,D642F
  • 通徑規格:DN50~DN700
  • 結構形式:雙偏心
  • 閥體材質:碳鋼、不銹鋼304、316、316L等
  • 公稱壓力:PN0.6、1.0、1.6、2.5、4.0MPa
  • 適用溫度:-40℃-300℃
  • 應用范圍:水,氣體,液體,油品,蒸汽等
  • 產品特點:摩擦少,壽命長,密封性能好,品質較優
氣動高性能蝶閥簡介:



氣動雙偏心蝶閥也叫氣動高性能蝶閥,其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心,使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。閥座外面是活動的嵌件,法蘭夾的越緊、壓力越大密封性能越佳,配以單片撓性唇式密封座,適用于要求可靠密封和良好調節特性的場合。

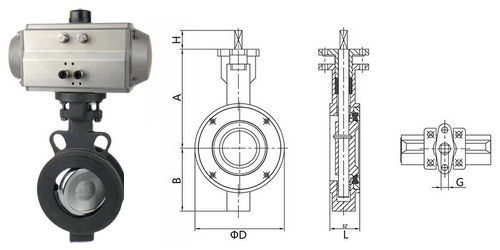

氣動高性能蝶閥
氣動高性能蝶閥結構:



氣動高性能蝶閥閥座使用PTFE和分子量的聚乙烯為材料,唇式結構設計,不管流體的方向如何,變形后能恢復到原來的位置與碟板保持密封。這種蝶閥的閥板密封面為球弧面體,密封機構通過系統壓力達到一種真正的動態密封,因此有優良的切斷性能和耐久性能。



氣動高性能蝶閥技術參數:

公稱通徑DN50~DN700(MM)
公稱壓力PN0.6、1.0、1.6、2.5、4.0MPa
連接方式對夾、法蘭、凸耳
驅動形式壓縮空氣0.4-0.7mpa
密封材質PTFE
動作范圍0~90度
結構形式雙偏心
閥體材質碳鋼、不銹鋼304、316、316L等
溫度范圍-40℃-300℃
控制形式開關型、調節型(常開/常閉)

氣動高性能蝶閥優點:



1、單一的PTFE彈性閥座密封結構,通過系統壓力達到動態密封,經久耐用,可靠性高;

2、不必使用附加的密封圈或金屬部件即能保持可靠密封;

3、可操持雙向的無泄漏密封;

4、唇緣式密封設計補償了使用時溫度和壓力的變化;

5、在開啟和處于中間位置時閥座與蝶板不發生接觸。

6、維修方便只要取下壓板就可更換閥座,不必拆卸碟板和軸。


氣動高性能蝶閥原理說明:

電動高性能蝶閥

氣動雙偏心蝶閥是在中線結構的蝶閥基礎上,做了兩次偏心。第一處偏心是指閥桿軸偏離密封面中心,即閥桿軸在蝶板面的后面。這種偏心使蝶板和閥座的接觸面都是密封面,從根本上克服了中線蝶閥存在的先天不足,從而杜絕了閥桿軸與密封閥座間上下交點處發生內漏的可能性。另一處偏心是指閥體過水孔中心與閥桿軸心左右偏移,即閥桿軸將蝶板分隔成一邊多一邊少兩部分。這種偏心可使蝶板在開啟關閉過程中能迅速地脫離或接近閥座,減少蝶板與密封閥座間的行程摩擦、降低磨損、減小開閉力矩、延長閥座的使用壽命。


相關產品: 電動高性能蝶閥    氣動三偏心蝶閥
