電動蝶閥

多儀閥門蝶閥電動蝶閥系列
電動高性能蝶閥

電動高性能蝶閥

  • 閥門型號:D972F,D942F
  • 通徑規格:DN50~DN700
  • 結構形式:雙偏心
  • 閥體材質:碳鋼、不銹鋼304、316、316L等
  • 公稱壓力:PN0.6、1.0、1.6、2.5、4.0MPa
  • 適用溫度:-40℃-300℃
  • 應用范圍:水、蒸汽、油品、腐蝕性介質
  • 產品特點:雙偏置設計,摩擦少,密封性強,使用壽命長
電動高性能蝶閥簡介:



電動雙偏心蝶閥又稱電動高性能蝶閥,是結合多種不同結構蝶閥優點,再進一步改良設計而成的新型蝶閥,該閥的蝶板外周和密封閥座均加工成半球面型,依靠蝶板外球面擠壓密封閥座內球面,產生彈性變形,達到關緊的目的。其結構特征的設計,使閥門開啟后,蝶板能迅即脫離閥座、大幅度消除了蝶板與閥座的過度擠壓、刮擦,減輕了開啟阻距、降低了磨損、提高了閥座壽命。

電動高性能蝶閥

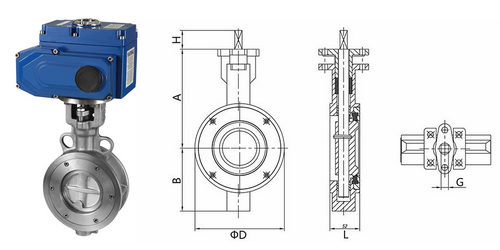

電動高性能蝶閥結構:



電動高性能蝶閥閥座使用PTFE和分子量的聚乙烯為材料,唇式結構設計,不管流體的方向如何,變形后能恢復到原來的位置與碟板保持密封。這種蝶閥的閥板密封面為球弧面體,密封機構通過系統壓力達到一種真正的動態密封,因此有優良的切斷性能和耐久性能。



電動高性能蝶閥技術參數:

公稱通徑DN50~DN700(MM)
公稱壓力PN0.6、1.0、1.6、2.5、4.0MPa
連接方式對夾、法蘭、凸耳
驅動形式電動AC220V、AC380V、DC24V等
密封材質PTFE
動作范圍0~90度
結構形式雙偏心
閥體材質碳鋼、不銹鋼304、316、316L等
溫度范圍-40℃-300℃
控制形式開關型、調節型

電動高性能蝶閥優點:



1、單一的PTFE彈性閥座密封結構,通過系統壓力達到動態密封,經久耐用,可靠性高;

2、不必使用附加的密封圈或金屬部件即能保持可靠密封;

3、可操持雙向的無泄漏密封;

4、唇緣式密封設計補償了使用時溫度和壓力的變化;

5、在開啟和處于中間位置時閥座與蝶板不發生接觸。

6、維修方便只要取下壓板就可更換閥座,不必拆卸碟板和軸。

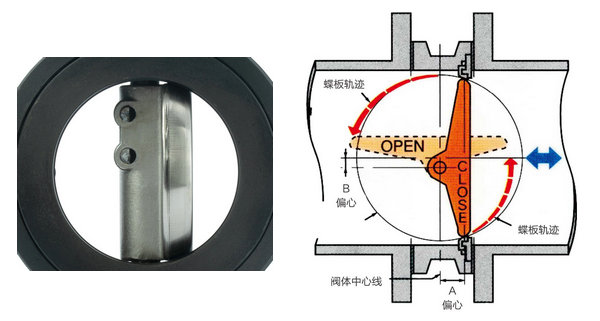

電動高性能蝶閥原理說明:

電動高性能蝶閥

電動雙偏心蝶閥的結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。閥座外面是活動的嵌件,法蘭夾的越緊、壓力越大密封性能越佳。更換閥座方便簡單,只需取下嵌件就可取出閥座,不必拆卸閥板和閥軸。采用帶有球形密封表面的雙偏心蝶板,配以單片撓性唇式密封座,適用于要求可靠密封和良好調節特性的場合。


相關產品: 氣動高性能蝶閥    電動三偏心蝶閥
