電動球閥

多儀閥門球閥電動球閥系列
電動四通球閥

電動四通球閥

  • 閥門型號:Q946F,Q946H
  • 通徑規格:DN50~DN500
  • 結構形式:“LL”型四通
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN10、PN16、PN25、PN40
  • 適用溫度:-40℃~450℃
  • 應用范圍:液體、氣體、油品、漿料及含固體顆粒介質
  • 產品特點:可同時切換兩種介質的流向,實現一閥多用
電動四通球閥概述:

電動四通球閥是“X”型流道的四通四面座球閥,旋轉90度可同時對兩種介質的流向進行切換,即方便而迅速,實現一閥多用的效果。電動四通球閥替代了以前四個閥門的復雜操作,解除了所占空間大、成本高、操作煩瑣等問題,可實現正反供水切換,每旋轉90度,供水方式即能切換一次,操作簡單方便。

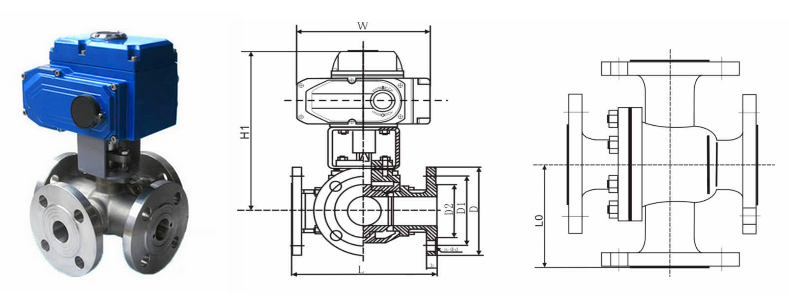

電動四通球閥結構圖

電動四通球閥特點:

電動四通球閥球體的兩條通道為X形布置,四個通道口徑均布于球體赤道圓周截面上,當球體沿順時針旋轉90時,能使相對的兩個通道實現兩兩互通。在電站系統中稱為雙向供水轉閥(在石化系統中也稱空氣換向切換閥),適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統,如電站機組冷卻器正反向循環供水系統。

電動四通球閥參數:


公稱通徑DN15~DN200(mm)
公稱壓力PN1.6、2.5、4.0、6.4MPa
連接形式法蘭
結構形式“LL”型四通
驅動方式電動控制(可帶手動手輪)
使用溫度-40℃~450℃
電源電壓AC220V、AC380V、DC24(其他定制)
閥體材質碳鋼WCB、不銹鋼304、316、316L等
密封材料PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

電動四通球閥換向原理:

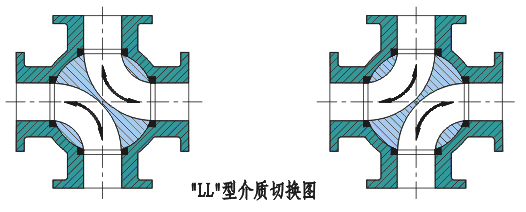

四通球閥換向原理圖

“LL”型四通球閥只需操作板手或執行器將球體轉動90度,同時對兩種介質的流向進行切換,即方便而迅速,實現一閥多用的效果。

電動四通球閥可選功能:


 可選功能
防爆功能防護等級:相當IP65(或IP67)、隔爆標志:ExdⅡBT4
調節功能輸入輸出4-20mA、O- 5V.DC、0- 10V.DC
手動功能可裝配手動裝置,開閥、關閥功能
控制形式開關型,調節型,整體型
