球閥圖片

氣動三段式(三位式)球閥圖片

時間:2017-12-04 16:18:09   來源:多儀閥門   點擊:0

氣動三段式球閥又稱三位式氣動球閥,它可提供球閥在0°到90°之間產生0°,45°,90°或0°,60°,90°的三位式操作方式,通過兩個輔助活塞移動產生機械制動,來實現可調的中間位置,達到對管道內流量的控制,一般使用場合是在石油和化工產品的散裝系統中。

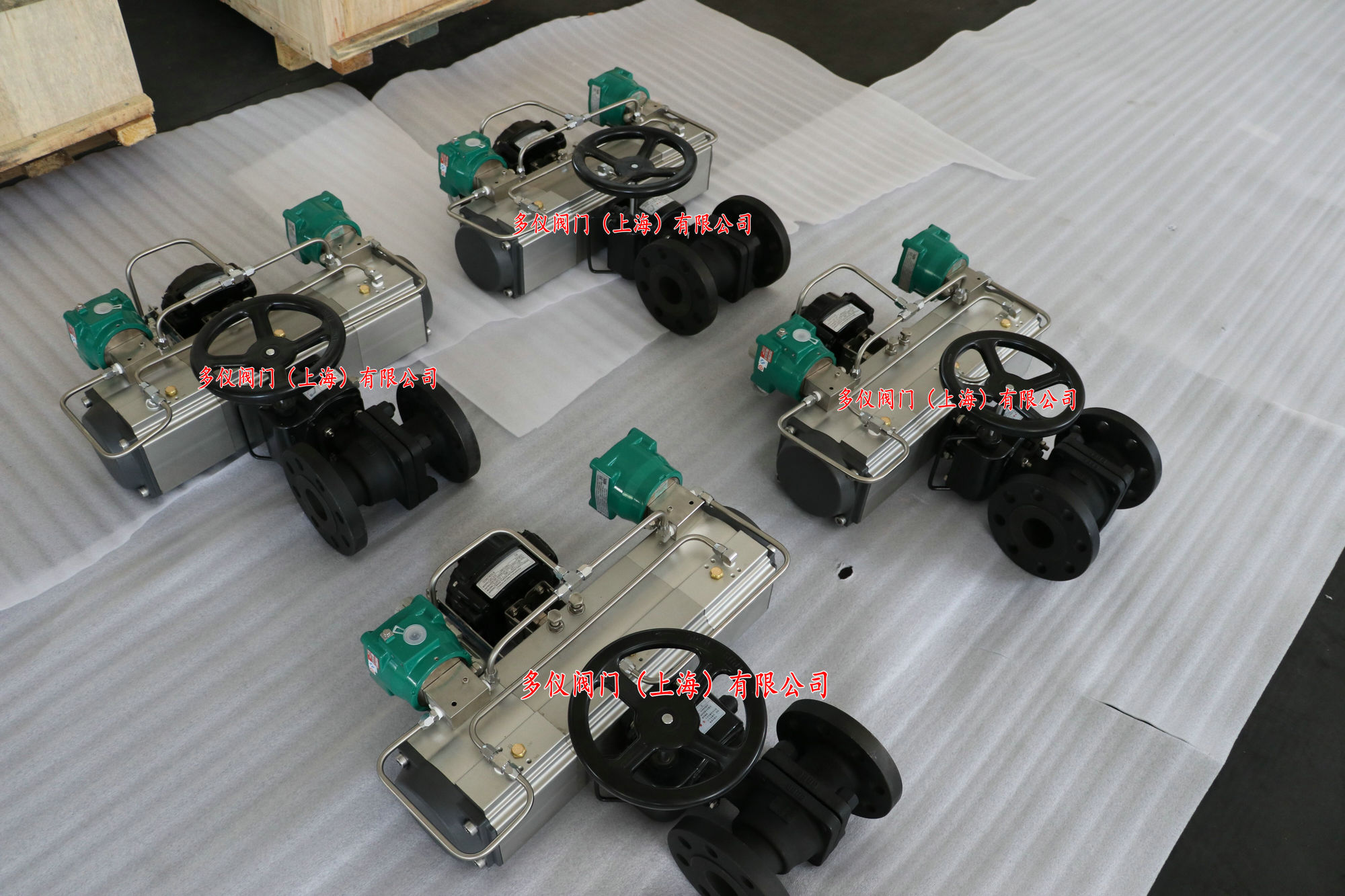

氣動三段式球閥圖片


氣動三段式球閥通常由三段式氣動執行器,二或三個電磁閥及相關附件組成,通過改變附加氣缸的活塞行程,執行器和閥門轉角被停止在預先設定的角度(45°-90°),因此閥門流量得以調節,這種裝置靠?jī)蓚€(gè)電磁閥控制閥門的流量。此裝置在調節到需要的位置后,可以在長期的工作周期中保持持久不變的計量精度。

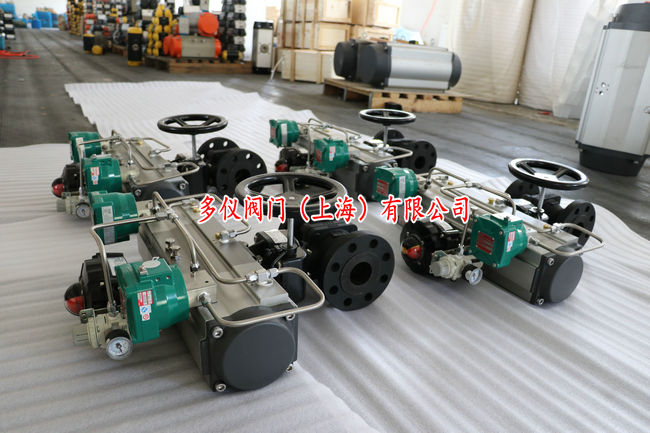

氣動三位式球閥圖片


由于三位式氣動分段式球閥可以實現球閥在0°到90°之間實現兩次的開啟和關閉,控制管道內流量,使其大量應用在石油和化工產品的散裝系統中,配置防爆限位開關,防爆電磁閥等配件,可用于苛刻工礦需要。

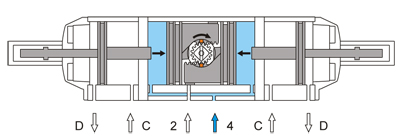

氣動三段式蝶閥原理

位置1(中間位置)

氣源壓力同時進入2口和D口,空氣從4口和C口排出,2口作為內部活塞移動,D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。

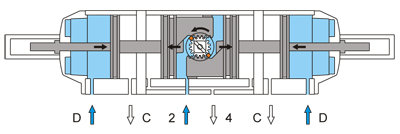

氣動三段式蝶閥原理

位置2(全開位置)

氣源壓力同時進入2口和C口,空氣從4口和D口排出,2口的內部活塞繼續移動,C口味解除輔助活塞推桿限制定位,使內部活塞順利達到全開位置。
氣動三段式蝶閥原理

位置3(全關位置)

氣源壓力進入4口,空氣從2口排出,內部活塞向中間方向移動到達全關位置??商峁?-45-90彈簧回位型號規格,在斷氣斷電時或氣源故障,通過彈簧迫使內部活塞回位到全關位置。
