截止閥知識

截止閥的種類及分類

時間:2017-04-17 14:56:19   來源:多儀閥門   點擊:0
截止閥種類 截止閥分類

截止閥,也叫截門閥,是使用最廣泛的一種閥門,主要由閥體、閥瓣、閥蓋、閥桿等組成。閥體、閥蓋為承壓件,閥瓣、閥桿為內件。截止閥是一種關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。

截止閥分類:

截止閥按閥體的結構形式分為直角式、直通式和直流式。

1,直角式流體只需改變一次方向,以致于通過此閥門的壓力降比常規結構的截止閥小。閥體多采用鍛造,適用于較小通經、較高壓力的的截止閥。

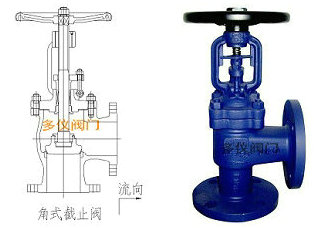

直角式截止閥
直角式截止閥結構圖

2,直通式是最常見的結構,介質進出口通道在同一方向上呈180°,但其流體的阻力最大。

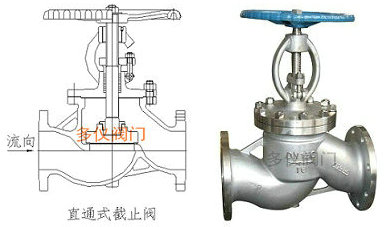

直通式截止閥
直通式截止閥結構圖

3,直流式或Y形截止閥中,閥體的流道與主流道成一斜線,流體阻力較小,多用于含固體顆粒或粘度大的流體。

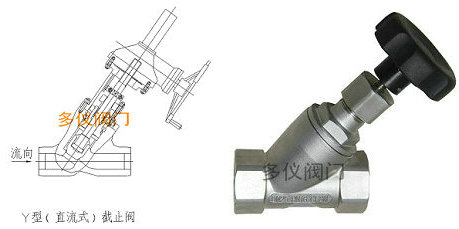

直流式截止閥
直流式截止閥結構圖
截止閥種類:

按公稱壓力:真空、低壓、中壓、高壓、超高壓閥等;
按工作溫度:高溫、中溫、常溫、低溫、超低溫閥等;
按驅動方式:手動閥、動力驅動閥(電磁、氣動、液動、電動及各種聯動閥)、自動閥等;
按閥體材料:鑄鐵、鑄銅、鑄鋼、碳鋼、鈦、不銹鋼閥等;
按應用部門:通用閥、電站閥、船用閥、冶金用閥、管線閥、水暖用閥等;
按結構形式:直通式、角式、直流式等;
按聯接形式:內螺紋、外螺紋、法蘭、焊接、對夾、卡箍、卡套等形式;
