氣動閥門電磁閥的原理及作用

時間:2019-04-10 20:34:28   來源:多儀閥門   點擊:0

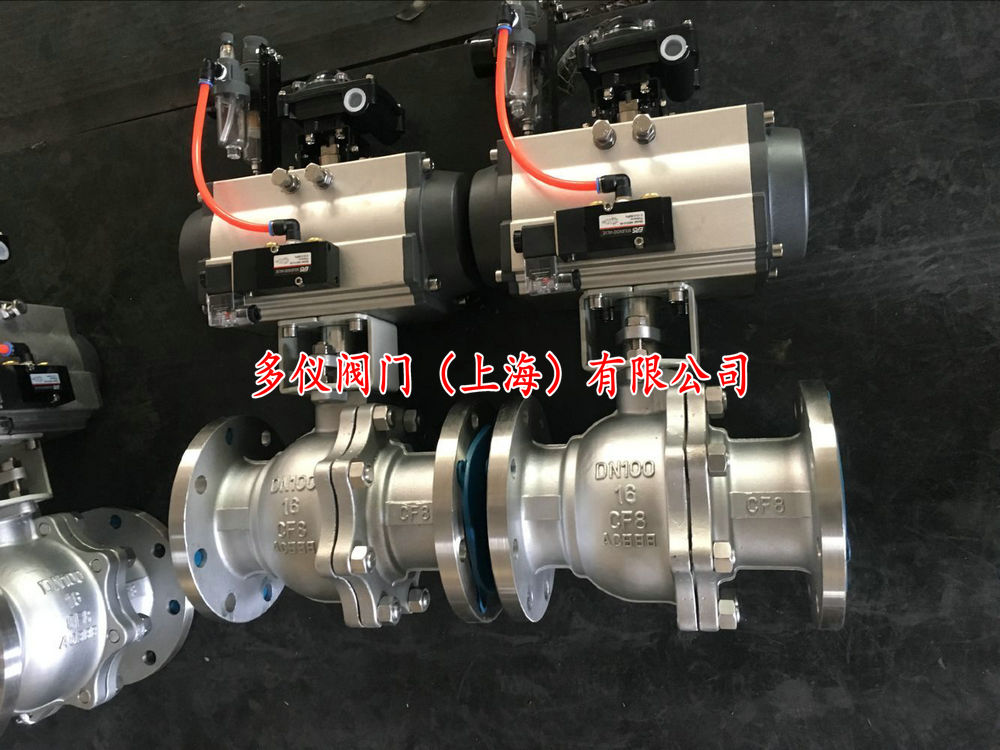

氣動閥門是工業管路中最為常見的流體控制設備,主要由氣動執行器與閥門組成,通過壓縮干凈空氣來驅動閥門,從而控制管道介質的流通和關斷,且執行的速度非常快,通常用于快速切斷使用。氣動閥通常配置各種附件,比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等,以實現就地控制和遠距離集中控制。如果對于僅需要開與關作用的兩位閥,電磁閥是必要的配置,電磁閥通過勵磁/消磁來達到對氣動閥門開/關的控制。

氣動閥門電磁閥

在氣路(或液路)上來說,兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源)、1個排氣孔(一般安裝一個消聲器,如果不怕噪音的話也可以不裝。兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分別提供給目標設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔(安裝消聲器)。 對于小型自動控制設備,氣管一般選用8~12mm的工業膠氣管。

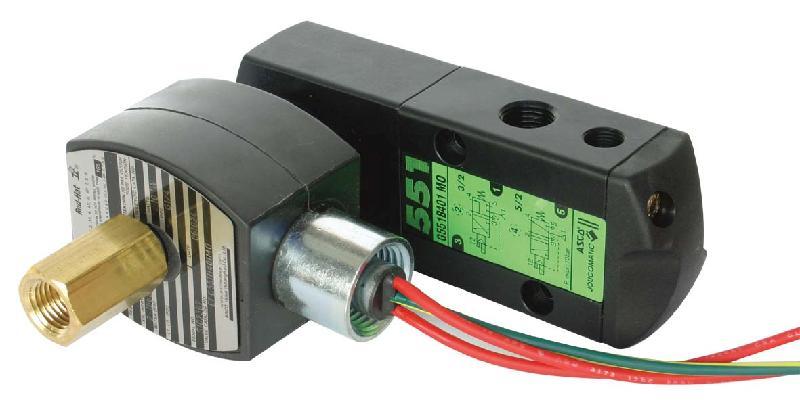

氣動電磁閥

在電氣上來說,兩位三通電磁閥一般為單電控(即單線圈),兩位五通電磁閥一般為雙電控(即雙線圈)。線圈電壓等級一般采用DC24V、AC220V等。 兩位三通電磁閥分為常閉型和常開型兩種,常閉型指線圈沒通電時氣路是斷的,常開型指線圈沒通電時氣路是通的。


(1)常閉型兩位三通電磁閥動作原理:給線圈通電,氣路接通,線圈一旦斷電,氣路就會斷開,這相當于“點動”。 (2)常開型兩位三通單電控電磁閥動作原理:給線圈通電,氣路斷開,線圈一旦斷電,氣路就會接通,這也是“點動”。

氣動電磁閥

兩位五通雙電控電磁閥動作原理:給正動作線圈通電,則正動作氣路接通(正動作出氣孔有氣),即使給正動作線圈斷電后正動作氣路仍然是接通的,將會一直維持到給反動作線圈通電為止。 給反動作線圈通電,則反動作氣路接通(反動作出氣孔有氣),即使給反動作線圈斷電后反動作氣路仍然是接通的,將會一直維持到給正動作線圈通電為止。這相當于“自鎖”(即所謂的記憶功能)。 基于兩位五通雙電控電磁閥的這種特性,在設計機電控制回路或編制PLC程序的時候,可以讓電磁閥線圈動作1~2秒就可以了,這樣可以保護電磁閥線圈不容易損壞。

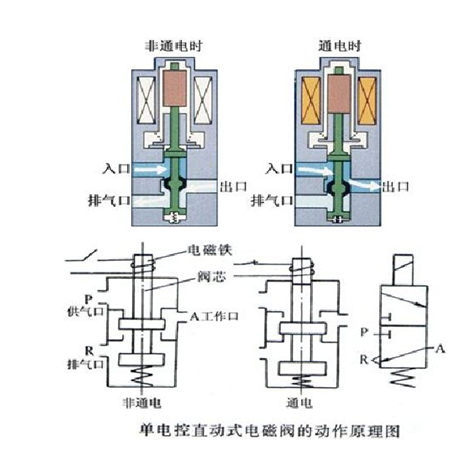

A 單電控原理圖

單電磁閥是通過控制電磁線圈的電流通斷以及彈簧作用,來控制閥芯的運動,達到控制閥的開閉:
氣動電磁閥

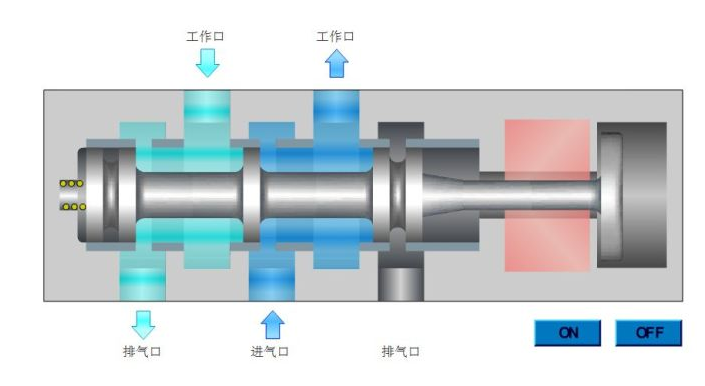

右側的線圈得電,左側彈簧壓縮

氣動電磁閥原理

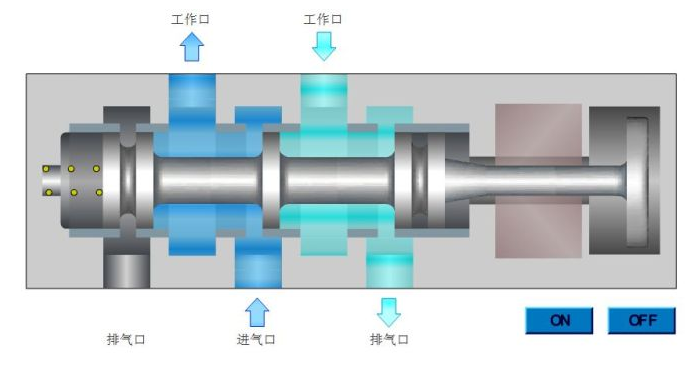

右側的線圈失電,左側彈簧伸出
氣動電磁閥原理

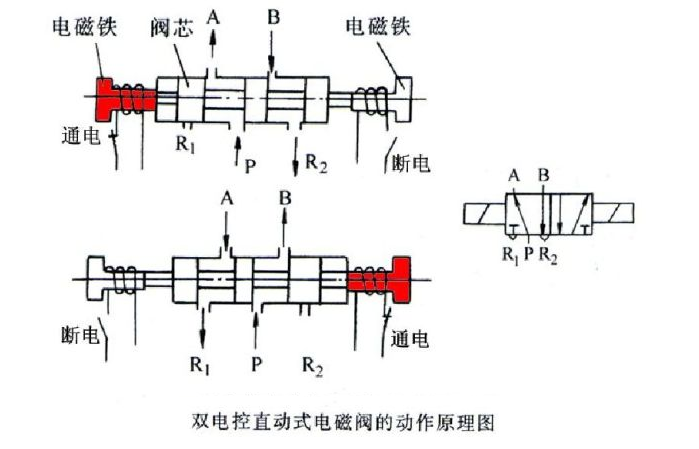

B.雙電控原理圖

雙電控電磁閥通過兩側電磁線圈的得電、失電來控制開閉,當一個線圈失電,另一個未得電時可以保持閥芯不動,稱為有記憶功能的閥。

氣動電磁閥原理

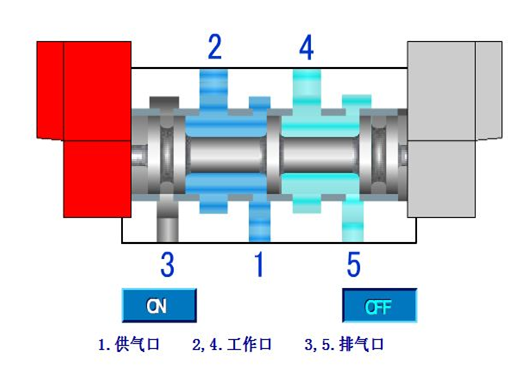

右側失電,左側得電

氣動電磁閥原理

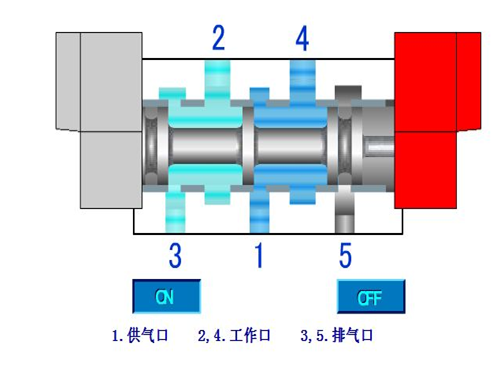

右側得電,左側失電
氣動電磁閥原理
氣動執行器以壓縮空氣為動力源,將輸入控制信號轉換為氣壓信號加到氣動執行機構上進而驅動閥門,實現連續調節或開關動作,氣動控制閥可配用各種附件來實現多種控制功能,滿足控制系統對氣動控制閥提出的各種特殊要求。也就是說,附件可以使氣動控制閥的功能更完善、更合理、更齊全。
