旋啟式止回閥工作原理圖

時間:2016-07-06 10:40:25   來源:多儀閥門   點擊:0
旋啟式止回閥工作原理圖

旋啟式止回閥又稱逆止(流)閥,是用于單向流動管道上防止介質倒流的自動閥門,依靠管路介質流動的壓力來自行開啟或關閉閥門,可分為單瓣式、雙瓣式和多瓣式三種,屬于比較常用的閥門之一。旋啟式止回閥一般適用在流體介質較為干凈的管道中,不適合用于粘度大或含有固體顆粒的工況,否則會導致止回閥開啟不靈敏,無法達到完全密封,對流體的止回也就不夠可靠。旋啟式止回閥只允許介質往一個方向流動,可有效防止介質倒流,以防止發生事故。

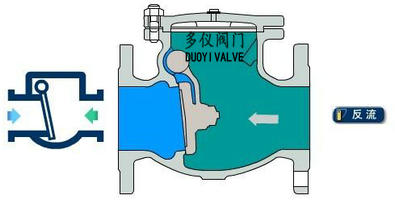

旋啟式止回閥工作原理動態圖
旋啟式止回閥工作原理:

旋啟式止回閥的閥瓣與搖桿是連接在一起的,可繞銷軸旋轉一定角度。當管道流體按指定的方向流入(從左往右)時,閥瓣進口壓力高于出口壓力,此時閥瓣被推離閥座,繞銷軸轉動某一位置,閥門處于開啟狀態。當閥瓣兩側壓差減小到一定時,閥瓣下落,又回到關閉狀態。當流體自右向左流動,即反向倒流時,則閥瓣右側壓力高于左側壓力,兩側壓差產生的作用力將閥瓣壓緊在閥座上,流體無法通過,則介質不能倒流;而且流體壓力越大,密封面壓得越緊,密封效果越好。
旋啟式止回閥作用

旋啟式止回閥的安裝位置不受限制,它可以水平安裝在管道中,也可以安裝在垂直或傾斜的管線上,但如果是安裝在垂直管道上,介質的流動方向應由下向上。
